Pemasangan Setrika Uap
Panduan pemasangan dan pemakaian setrika uap Jupe boiler gas untuk model JPSI5A, JPSI5B, JPSI10A, JPSI10B, JPSI15A, JPSI15B, JPSI25A, JPSI25B, JPSI35A, dan JPSI50A.
- Pasang tabung boiler di atas kompor. Tempatkan di sebelah kanan meja setrika.
- Sambungkan selang masuk setrika (di kepala setrika yang tanpa kran) ke stop kran keluar boiler no. 9. Pasang klem dengan kuat.
- Sambungkan selang keluar setrika (di kepala setrika yang ada krannya), pasang klem dengan kuat. Ujung selang yang lain ditempatkan di ember atau tempat pembuangan air.
- Hubungkan selang regulator ke kompor, dan sambungkan kepala regulator ke tabung gas. Pastikan tidak ada kebocoran gas.
- Untuk pengisian air, buka semua stop kran di atas boiler ke arah atas, kemudian masukkan air melalui corong atas. Isi sesuai kebutuhan, periksa melalui pipa kaca pengukur air.
- Tutup kembali semua kran air, pastikan tidak ada yang terbuka, termasuk kran keluar di kepala setrika.
- Nyalakan kompor jika semua sudah siap.
- Tunggu hingga tekanan uap naik sekitar 2 1/2 kg/bar/30 PSI. Setelah itu, setrika siap digunakan.
- Jika setrika mengeluarkan air saat digunakan, buka kran pembuangan pada setrika.
- Buka stop kran keluar dari boiler atas.
- Untuk menyemprotkan uap, tekan tuas yang ada di bawah pegangan kepala setrika.
- Jika air sudah tinggal sedikit, segera matikan kompor dan ulangi langkah pengisian air sesuai instruksi di atas.
- Untuk penggunaan selanjutnya, selalu ikuti prosedur penggunaan seperti yang dijelaskan di atas.
Perhatian
- Jangan mengangkat atau memindahkan boiler menggunakan pipa kaca atau handle kran, melainkan gunakan handle/pegangan boiler.
- Pastikan pressure gauge/manometer tidak melebihi 50 PSI. Atur volume kompor untuk mengontrol tekanan.
- Jangan biarkan air dalam tabung habis saat digunakan.
- Jangan meninggalkan tabung boiler dalam keadaan menyala untuk waktu yang lama. Pastikan untuk mematikan kompor jika tidak digunakan.
- Jauhkan boiler dari jangkauan anak kecil.
- Kepala setrika kondisi baru mungkin akan mengeluarkan kotoran berwarna hitam, jadi gunakan terlebih dahulu pada kain yang tidak terpakai.

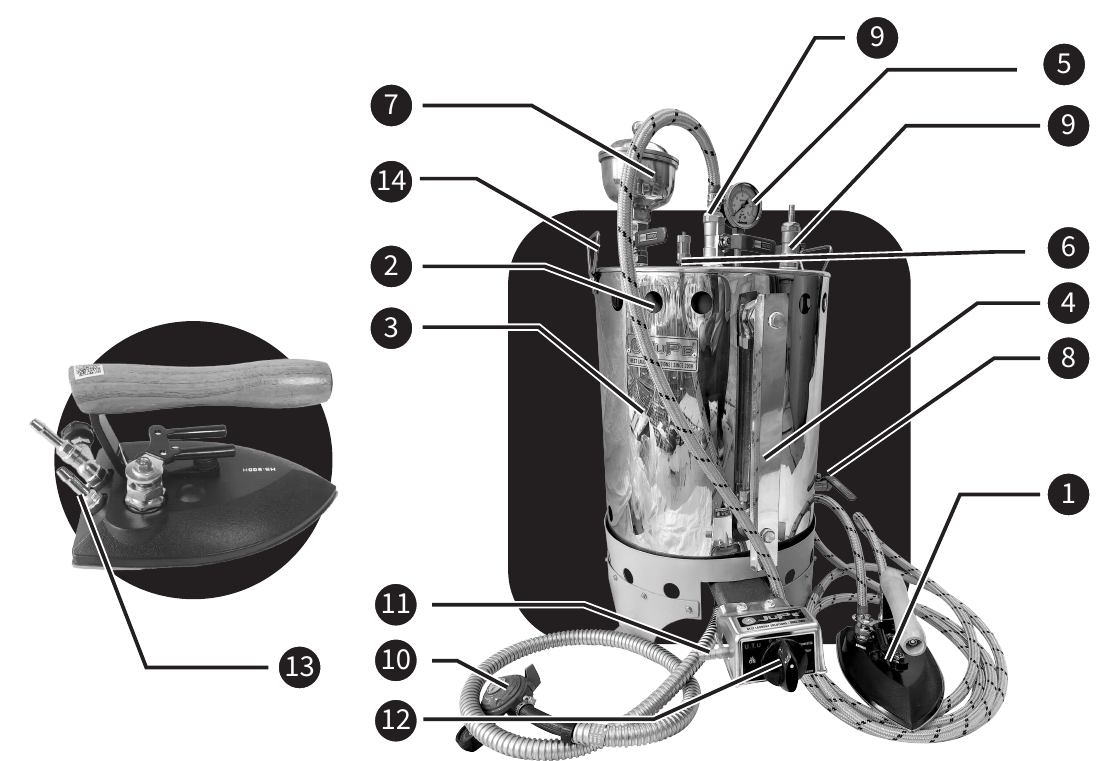

Keterangan bagian
- Kepala Setrika (Model Setrika Uap Geser)
- Dinding Tabung dengan ketebalan 7 mm
- Casing Boiler dan Pipa Tengah dari Stainless Steel
- Kaca Pengukur Kedalaman Air
- Pressure Gauge/Manometer sebagai Alat Pengukur Tekanan Uap
- Safety Valve/Pengaman Uap Otomatis
- Corong untuk Pengisian Air dan Tutupnya
- Stop Kran untuk Pembuangan Air
- Selang Masuk dan Keluar pada Kepala Setrika dan Stop Kran untuk Uap Keluar Menuju Kepala Setrika
- Regulator
- Sambungan Selang Gas untuk Regulator
- Kompor Gas/Burner
- Kran masuk dan pembuangan di kepala setrika
- Handle/pegangan boiler
